Kettenzug / Stirnradflaschenzug

Handkettenzug SFZ für 0,5 bis 10 t Tragfähigkeit

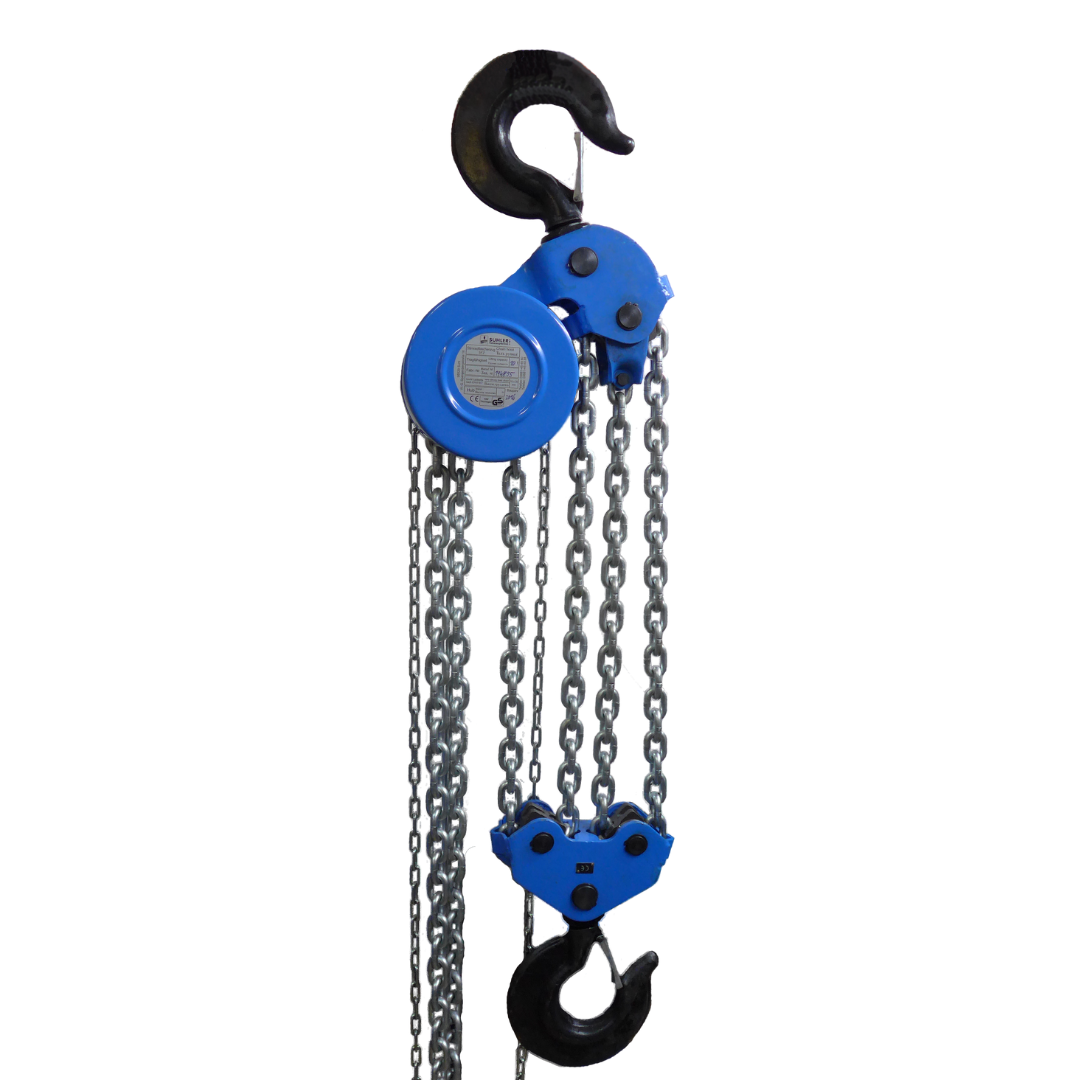

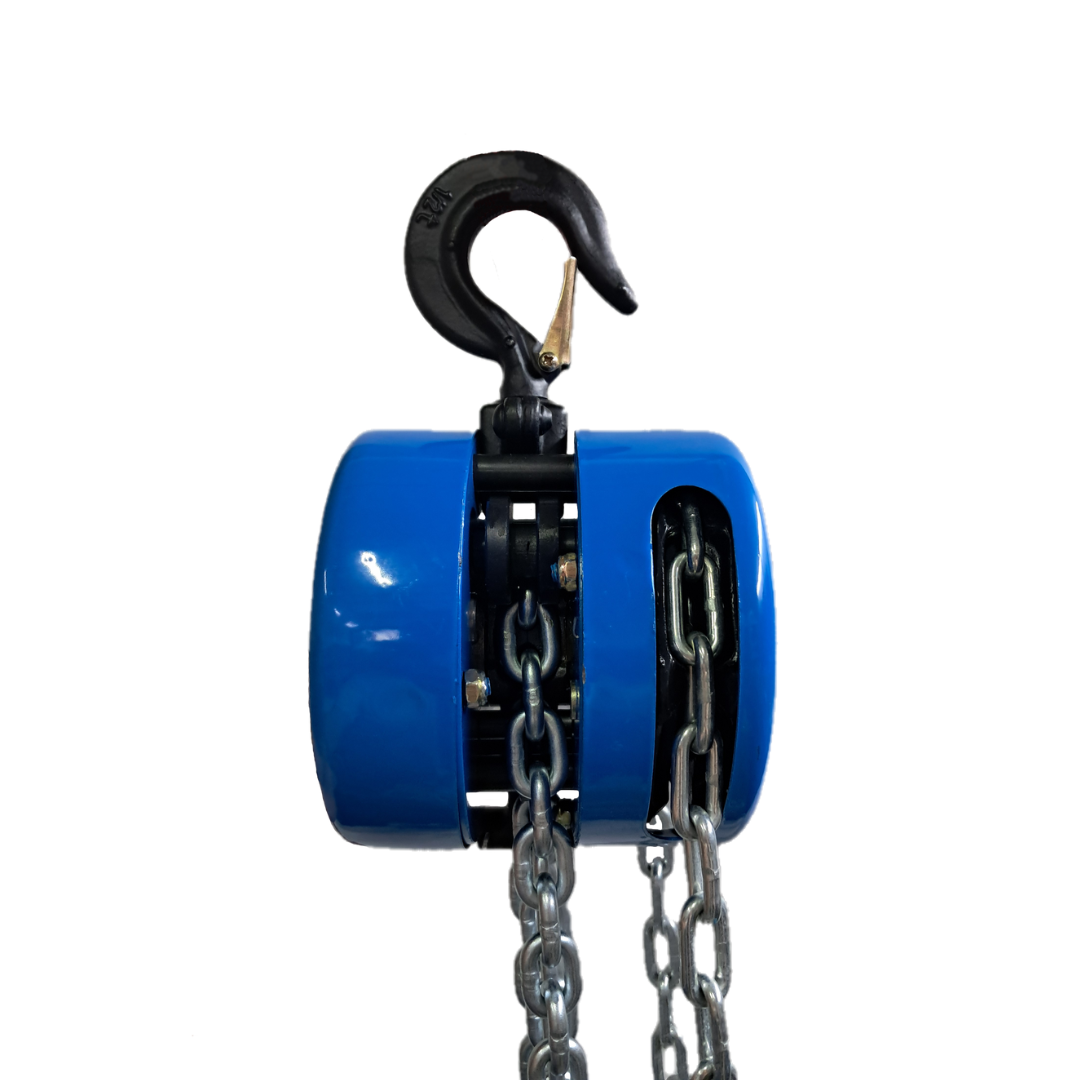

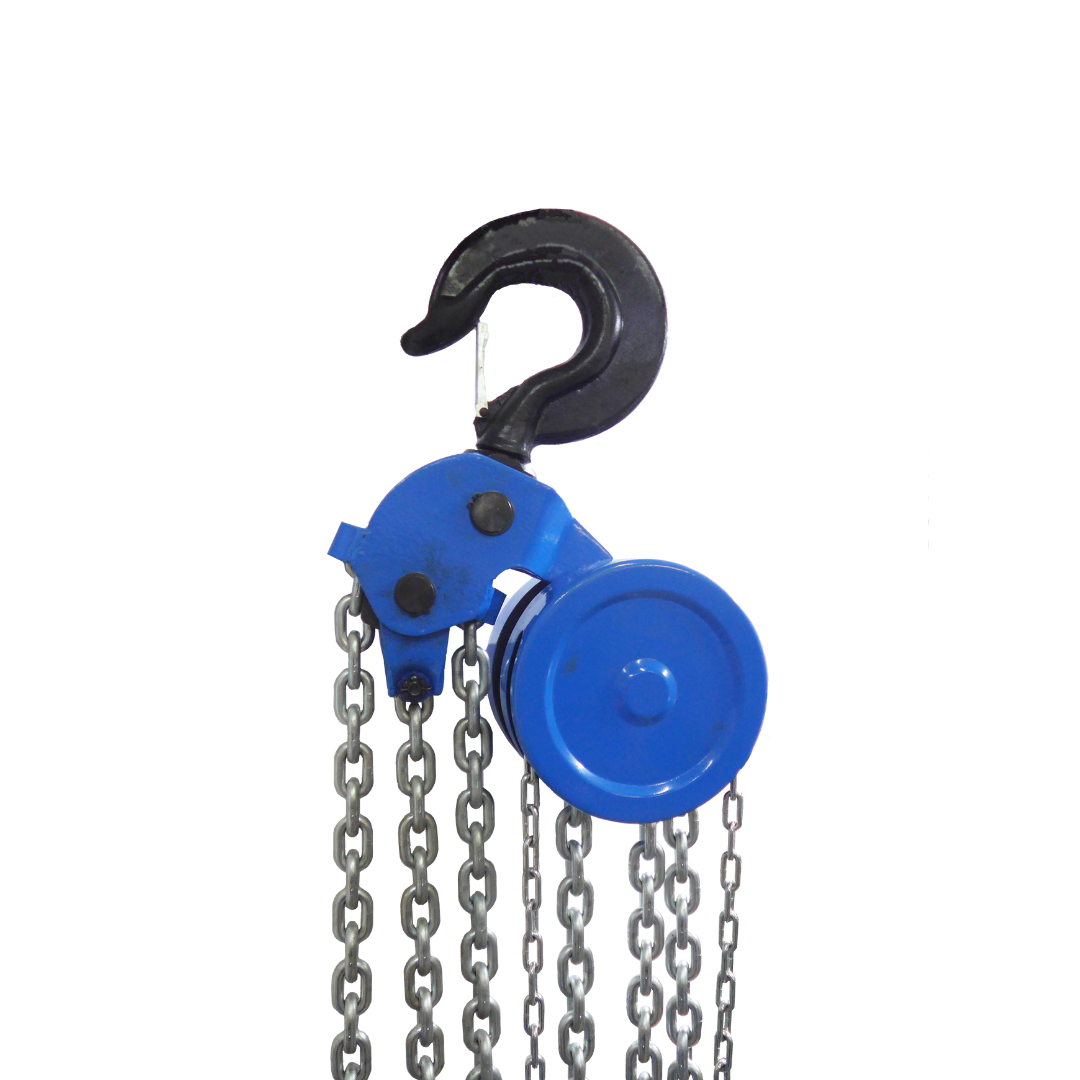

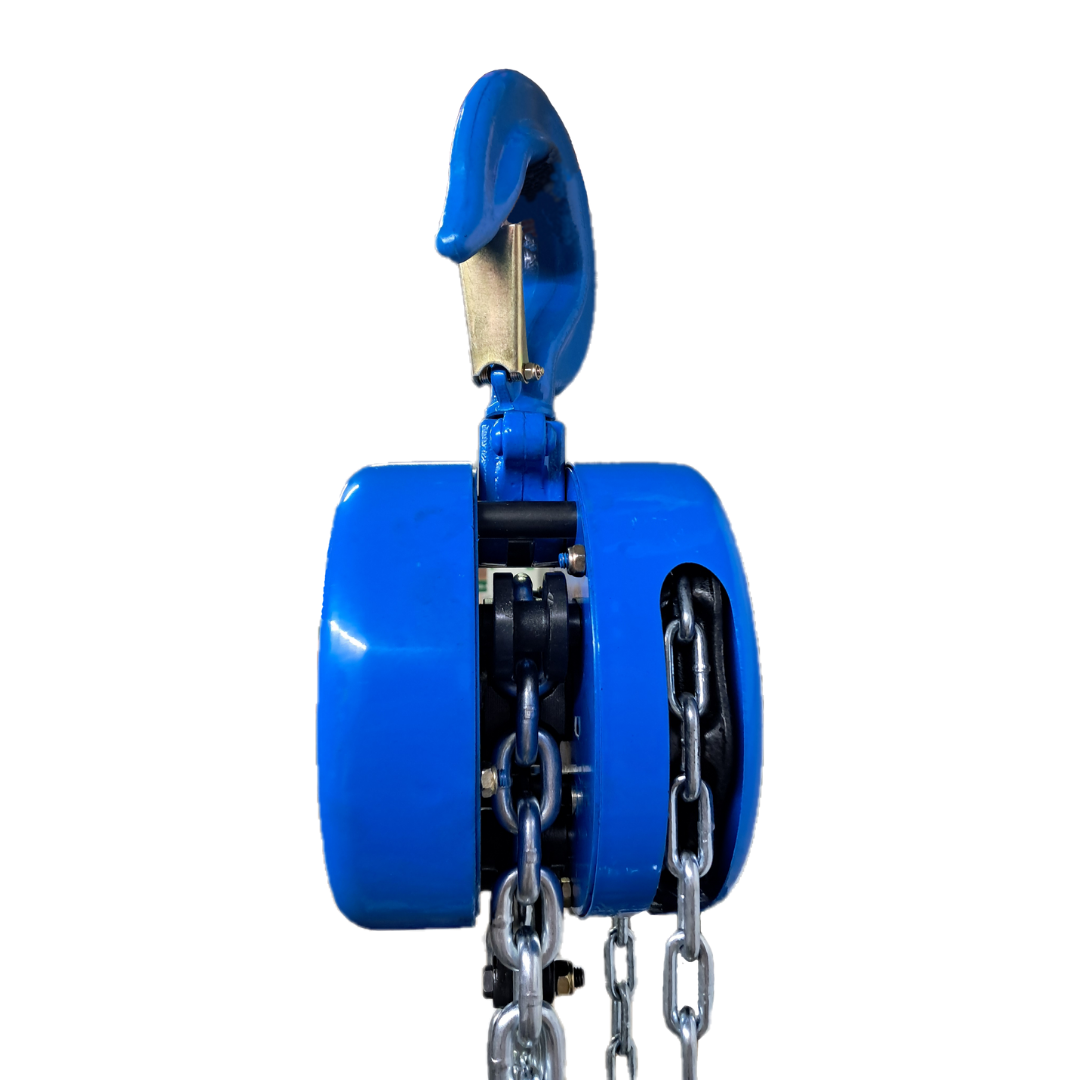

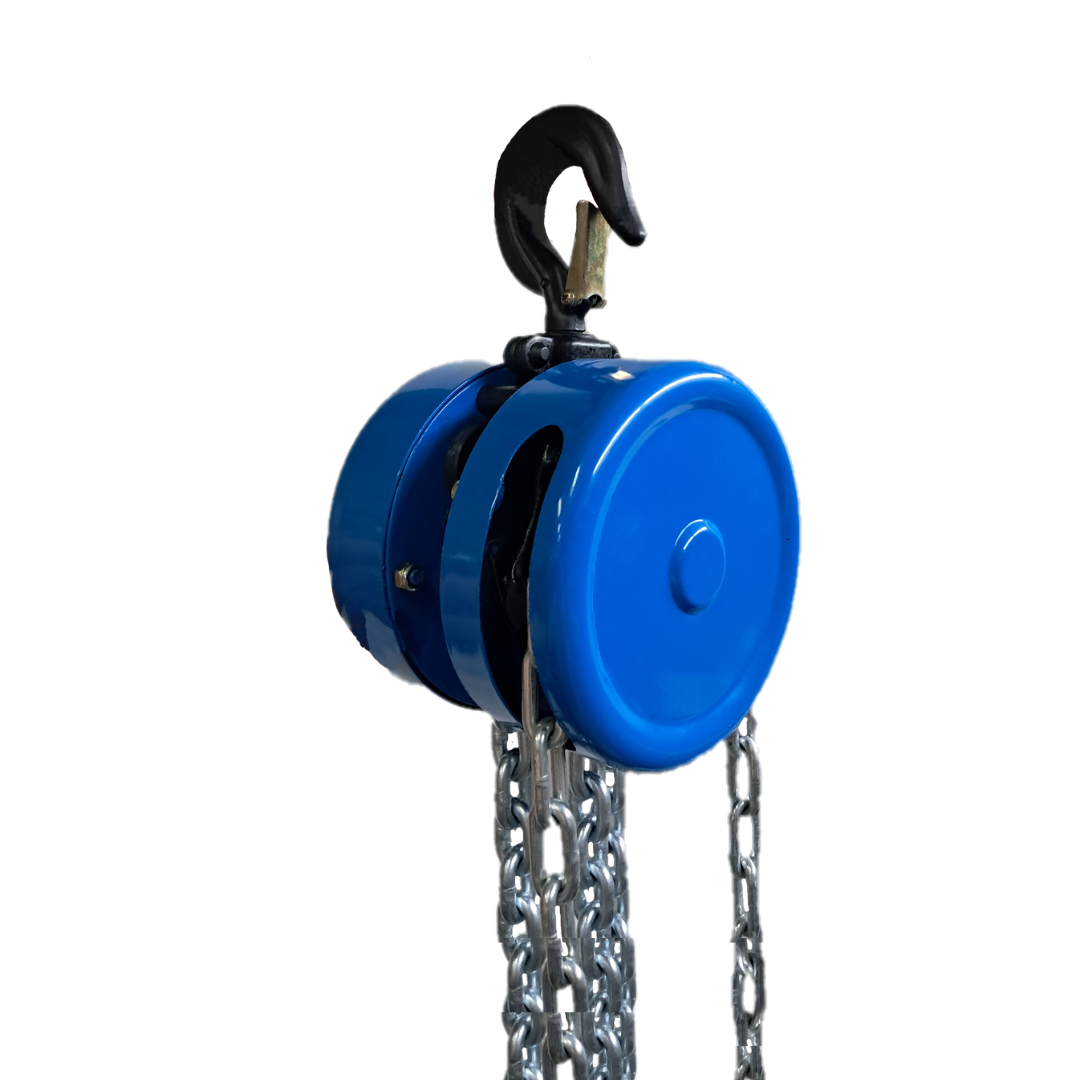

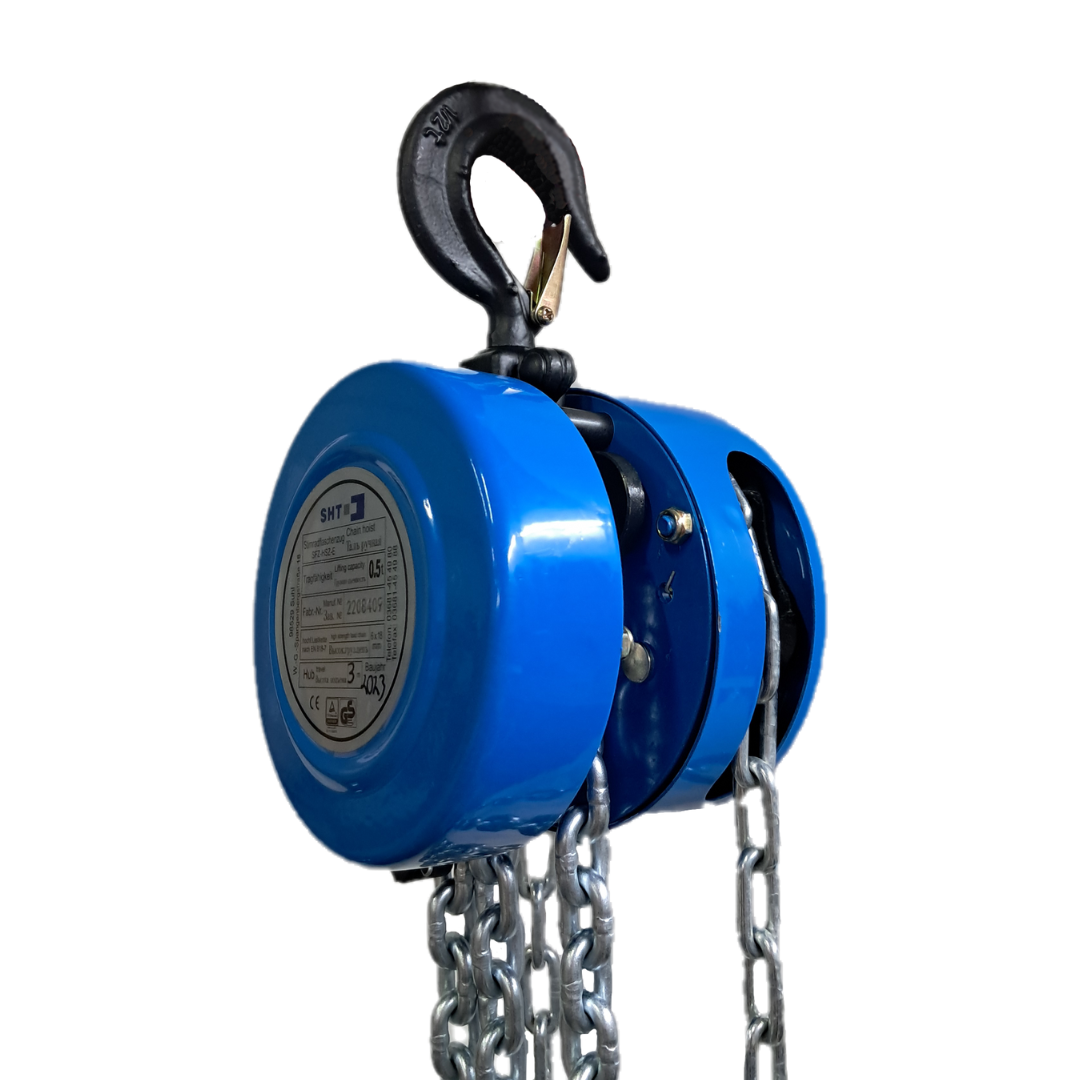

Der manuelle SHT Handkettenzug SFZ, auch Kettenzug oder Stirnradflaschenzug genannt, dient zum kontrollierten Heben und Senken von Lasten. Durch Ziehen an der umlaufenden Handkette wird das Getriebe angetrieben; die Lastkette bewegt den Lasthaken. Ein Strom- oder Druckluftanschluss ist nicht erforderlich.

Ausführungen im Shop

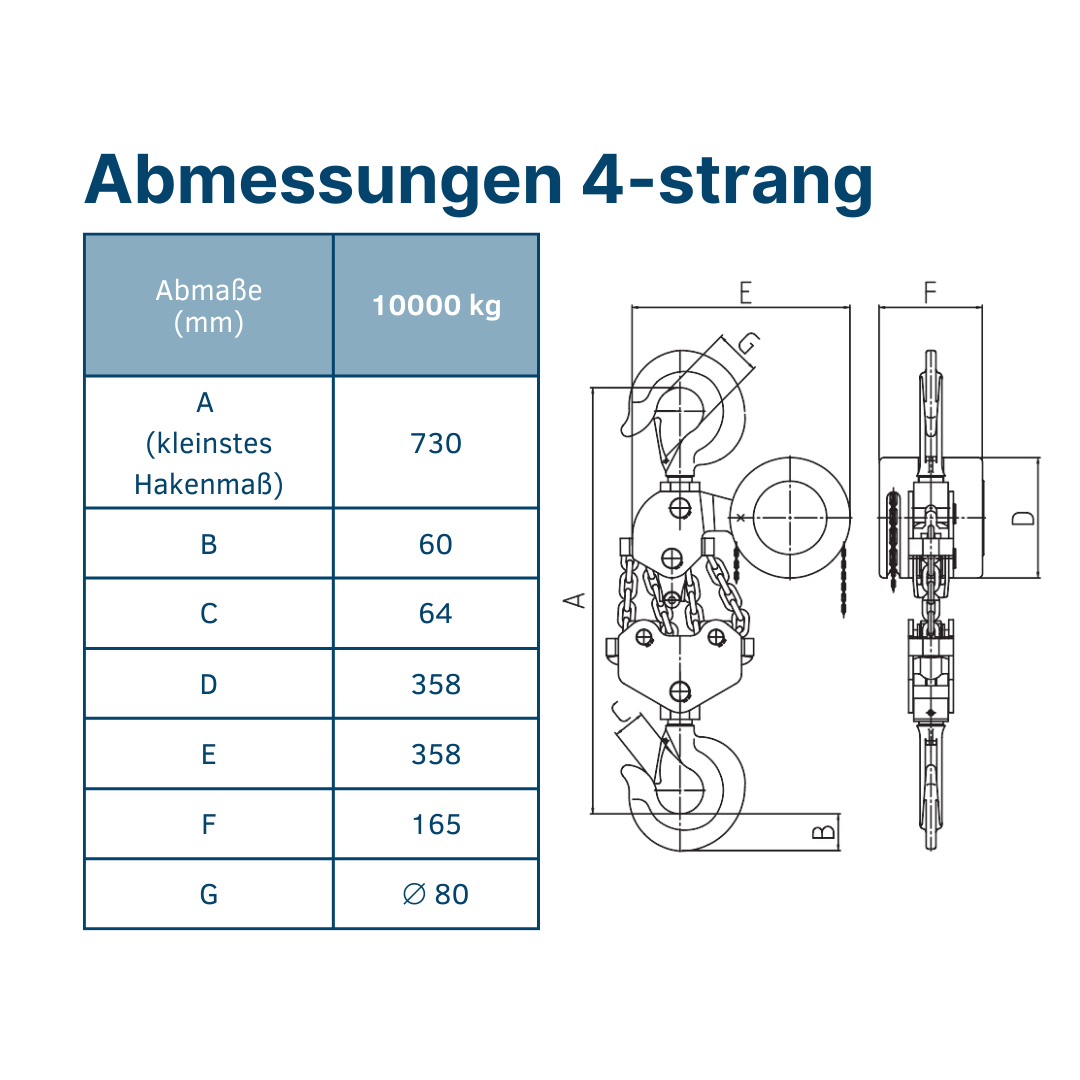

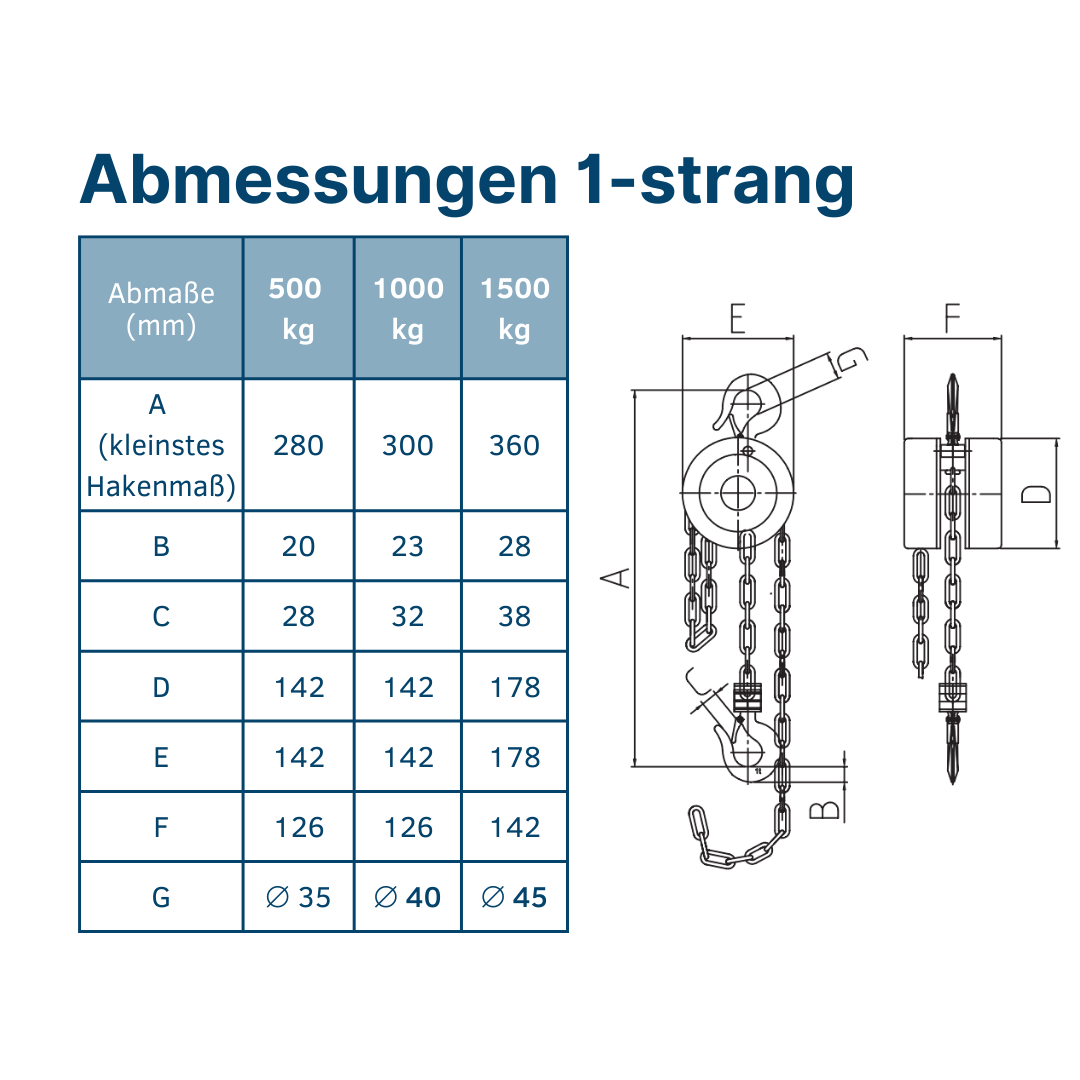

Die gewünschte Kombination aus Tragfähigkeit und Hubhöhe wählen Sie direkt über die Varianten. Ergänzende Maße, Kettenabmessungen und technische Werte der SFZ-Baureihe enthält das SHT-Produktdatenblatt zum Stirnradflaschenzug SFZ.

Wie wird der passende Kettenzug ausgewählt?

Entscheidend sind das vollständige Lastgewicht, die benötigte Hubhöhe, der verfügbare Bauraum und ein ausreichend tragfähiger Aufhängepunkt. Zur zu hebenden Masse gehören auch Lastaufnahmemittel und Anschlagmittel. Die auf dem Gerät angegebene Tragfähigkeit darf nicht überschritten werden.

• Tragfähigkeit: auf die größte tatsächlich auftretende Gesamtlast auslegen.
• Hubhöhe: nach dem erforderlichen vertikalen Arbeitsweg und den örtlichen Einbauverhältnissen auswählen.
• Aufhängung: nur an einer Konstruktion befestigen, die alle beim Betrieb entstehenden Kräfte sicher aufnehmen kann.
• Einsatzumgebung: bei besonderer Feuchtigkeit, aggressiven Stoffen, hohen Temperaturen oder abweichenden Einsatzbedingungen vorab die Eignung klären.

Konstruktion und Ausstattung

• robustes Stahlblechgehäuse
• asbestfreie Scheibenbremse mit zwei Sperrklinken und Sperrrad
• verzinkte Last- und Handkette
• Lastkette nach EN 818-7, Güteklasse 8 laut Datenblatt

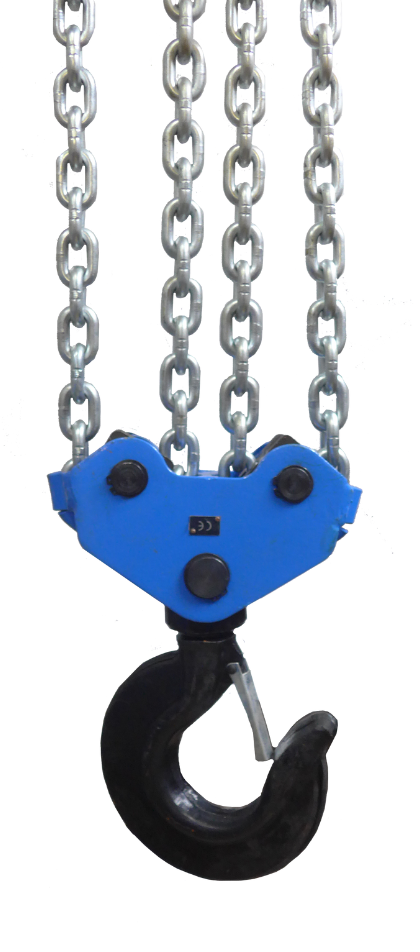

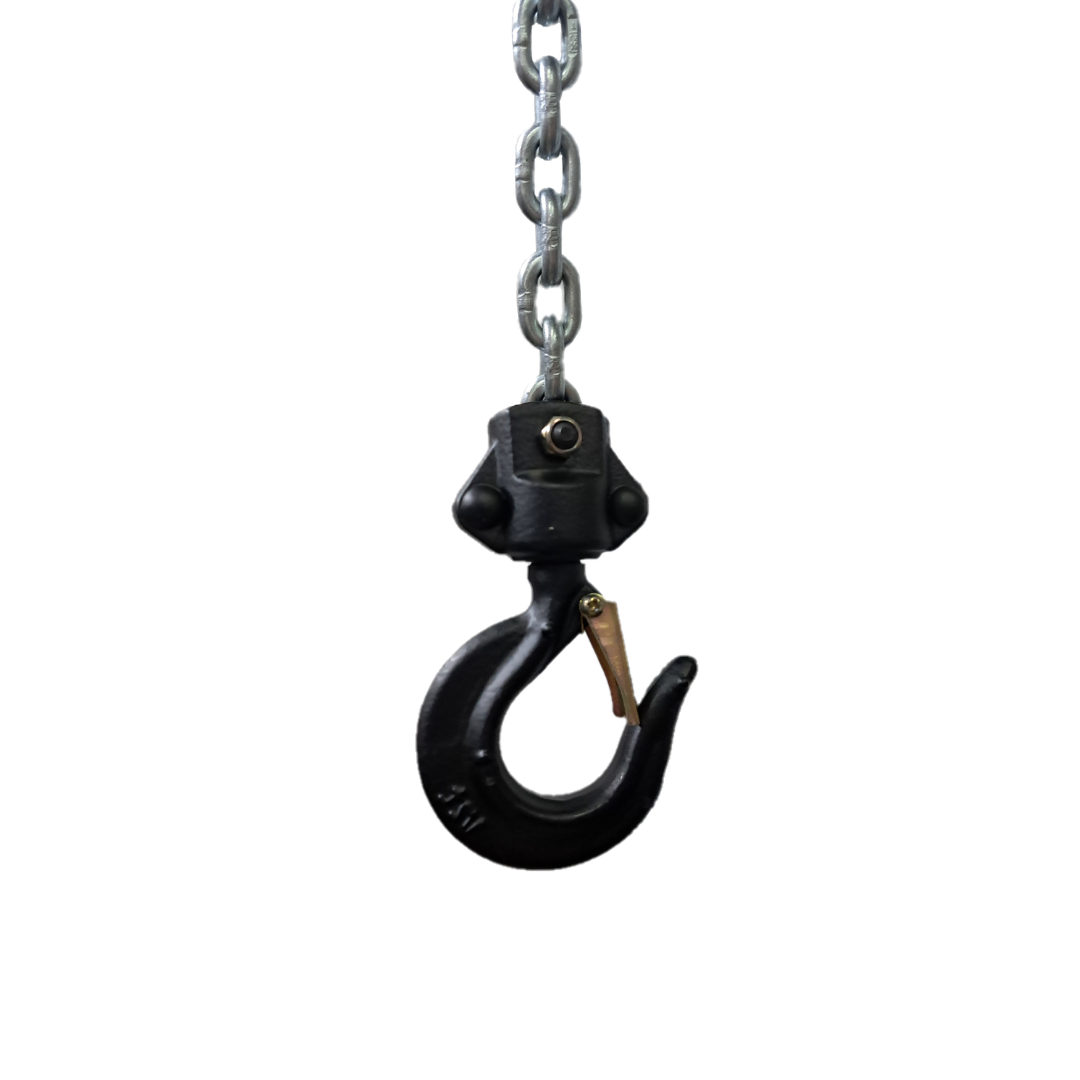

• drehbarer Last- und Traghaken mit verzinkter Hakensicherung
• Standardbeschichtung in RAL 5015 mit etwa 60 µm

Das Produktdatenblatt weist für die dargestellte SFZ-Baureihe die CE-Kennzeichnung sowie das GS-Zeichen von TÜV Thüringen aus. Maßgeblich für die gelieferte Ausführung bleiben Kennzeichnung, Dokumentation und Betriebsanleitung des konkreten Geräts.

Handkettenzug, Fahrwerk-Set oder Elektrokettenzug?

Weitere Bauarten finden Sie unter Kettenzüge und Ratschenzüge sowie in der Übersicht Handhebezeuge.

Sicher betreiben und prüfen

• Vor der Verwendung auf augenfällige Mängel an Gerät, Kette, Haken und Hakensicherung achten; ein mangelhaftes Gerät nicht weiterverwenden.
• Die Last sicher anschlagen und erst bewegen, wenn sich keine Personen im Gefahrbereich befinden.
• Die Lastkette des Hebezeugs nicht um die Last schlingen und nicht als Anschlagkette verwenden.
• Personen nicht mit der Last oder dem Lasthaken befördern und schwebende Lasten nicht unbeaufsichtigt lassen.
• Montage, Bedienung, Wartung und Instandsetzung ausschließlich nach der mitgelieferten Betriebsanleitung und den betrieblichen Vorgaben durchführen.

Die DGUV Vorschrift 54 „Winden, Hub- und Zuggeräte“ nennt für Geräte einschließlich Tragkonstruktion eine Prüfung vor der ersten Inbetriebnahme, nach wesentlichen Änderungen sowie mindestens einmal jährlich durch eine sachkundige beziehungsweise zur Prüfung befähigte Person; abhängig von Einsatzbedingungen und betrieblichen Verhältnissen können kürzere Abstände erforderlich sein. Ergänzend sind die Gefährdungsbeurteilung, die Betriebssicherheitsverordnung und die Herstellerunterlagen zu beachten. Die Prüfergebnisse müssen dokumentiert werden.

Häufige Fragen zum Stirnradflaschenzug

Was ist der Unterschied zwischen Kettenzug, Handkettenzug und Stirnradflaschenzug?

Auf dieser Produktseite bezeichnen die drei Begriffe dasselbe manuell betätigte Hebezeug: Die Handkette treibt das Getriebe an, während die Lastkette die Last hebt oder senkt.

Welche Tragfähigkeit benötige ich?

Die gewählte Tragfähigkeit muss mindestens der größten Gesamtlast entsprechen. Dabei sind neben dem Werkstück auch Anschlagmittel und Lastaufnahmemittel einzurechnen. Bei Unsicherheit sollte die konkrete Hebeaufgabe fachlich beurteilt werden.

Was bedeutet Hubhöhe?

Die Hubhöhe beschreibt den verfügbaren vertikalen Weg des Lasthakens. Sie muss zum erforderlichen Arbeitsweg und zu den Einbauverhältnissen am Einsatzort passen.

Darf der Kettenzug Personen heben?

Nein. Diese Ausführung ist zum Heben und Senken von Lasten bestimmt und nicht für die Personenbeförderung eingerichtet.

Wie oft muss ein Handkettenzug geprüft werden?

Nach DGUV Vorschrift 54 grundsätzlich mindestens einmal jährlich, bei entsprechender Beanspruchung oder besonderen Einsatzbedingungen häufiger. Die konkrete Prüffrist legt der Betreiber anhand der Gefährdungsbeurteilung, der geltenden Vorschriften und der Herstellerangaben fest.

Kettenzüge für unterschiedliche Aufgaben auswählen

Kettenzüge werden nach Tragkraft, Hubhöhe, Bauhöhe und vorgesehenem Einsatz ausgewählt. Dieses Gerät eignet sich zum netzunabhängigen Heben und Senken von Lasten an einem tragfähigen Aufhängepunkt. Als Stirnradflaschenzug übersetzt es die Kraft an der Handkette über das Getriebe auf die Lastkette.

Für häufige oder besonders lange Hubwege sind Bedienkraft und Arbeitsablauf ebenso zu beachten wie die Tragkraft. Kettenzüge dürfen nur innerhalb ihrer Kennzeichnung eingesetzt werden. Die gewählte Tragkraft muss die vollständige Last einschließlich Lastaufnahmemitteln abdecken. Die erforderliche Tragkraft ist der gewählten Produktvariante zu entnehmen. Für Lasten mit empfindlicher Oberfläche oder besondere Umgebungen kann ergänzendes Zubehör erforderlich sein; das Zubehör muss zur Last und zum Hebezeug passen.

Soll die Last zusätzlich horizontal verfahren werden, kann der Stirnradflaschenzug mit einer geeigneten Laufkatze kombiniert werden. Laufkatze, Träger, Aufhängung und Kettenzug müssen gemeinsam für alle auftretenden Lasten ausgelegt sein. Weitere Kettenzüge und abgestimmtes Zubehör finden Sie in der Kategorie Kettenzüge und Ratschenzüge.

Weitere Ausführungen

Für eine kleinere Tragfähigkeit steht der Kettenzug mit 250 kg Tragfähigkeit und 3 m Hub zur Verfügung. Wenn Lasten zusätzlich auf einem Träger verfahren werden sollen, wählen Sie eines der oben verlinkten Fahrwerk-Sets.
