Produktinformationen Ratschenzug / Hebelzug / Hubzug

Ratschenzug / Hebelzug für 250 kg bis 9 t

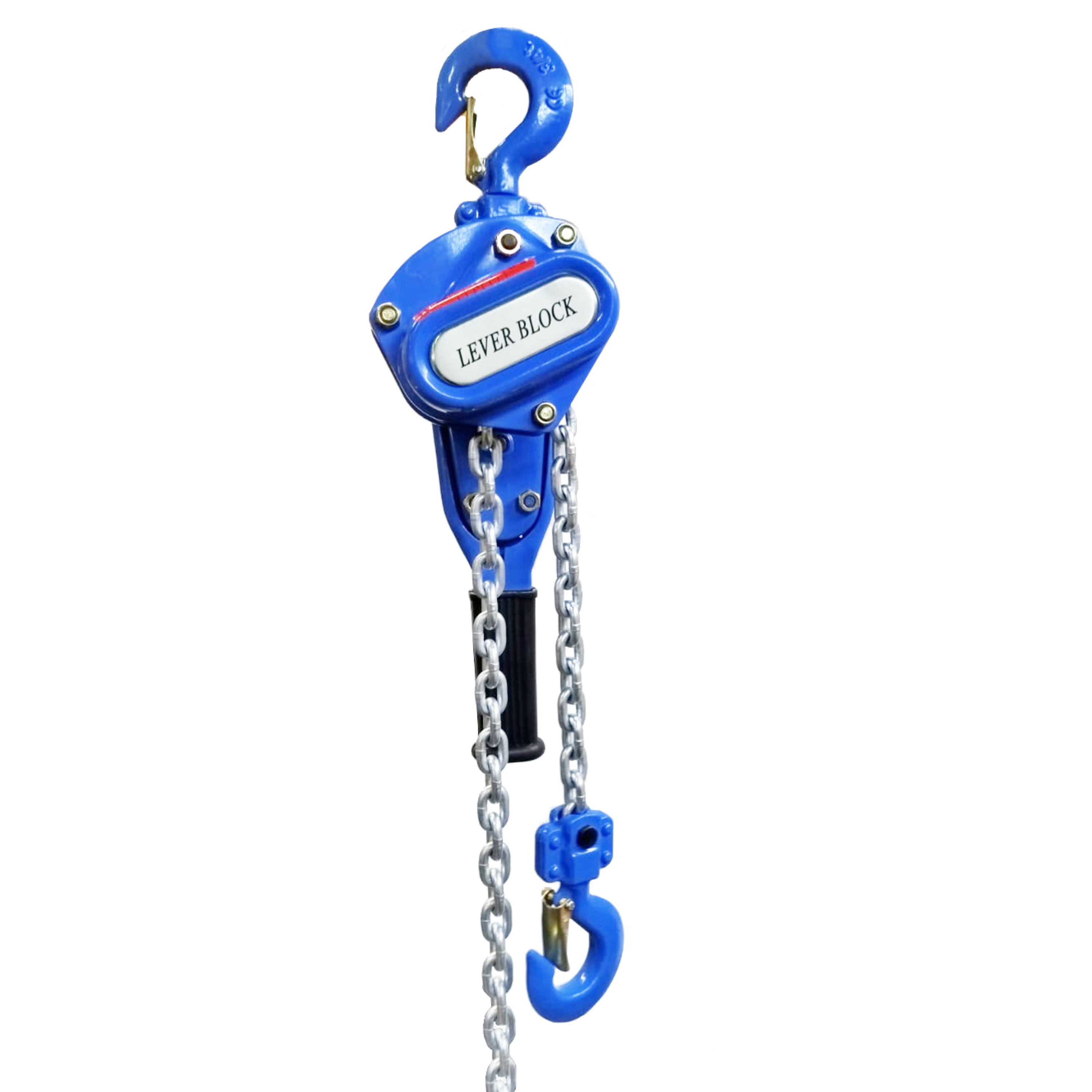

Der manuelle SHT Ratschenzug, auch Hebelzug oder Hubzug genannt, bewegt Lasten durch Betätigen eines Handhebels. Je nach freigegebenem Lastfall kann das Gerät zum Heben, Ziehen, Spannen oder Positionieren eingesetzt werden. Ein Strom- oder Druckluftanschluss ist nicht erforderlich.

Ausführungen im Shop

Merkmal	Auswahl beziehungsweise Ausführung
Tragfähigkeit	250, 750, 1.500, 3.000, 6.000 oder 9.000 kg
Hubhöhe	1,5; 3; 4; 5; 6; 7; 8; 9 oder 10 m
Lastkettenstränge	bis 3.000 kg einsträngig, 6.000 kg zweisträngig, 9.000 kg dreisträngig
Lastkette	verzinkt; nach EN 818-7 laut Produktdatenblatt
Bedienung	Handhebel; Freilaufschaltung zum Positionieren der unbelasteten Kette

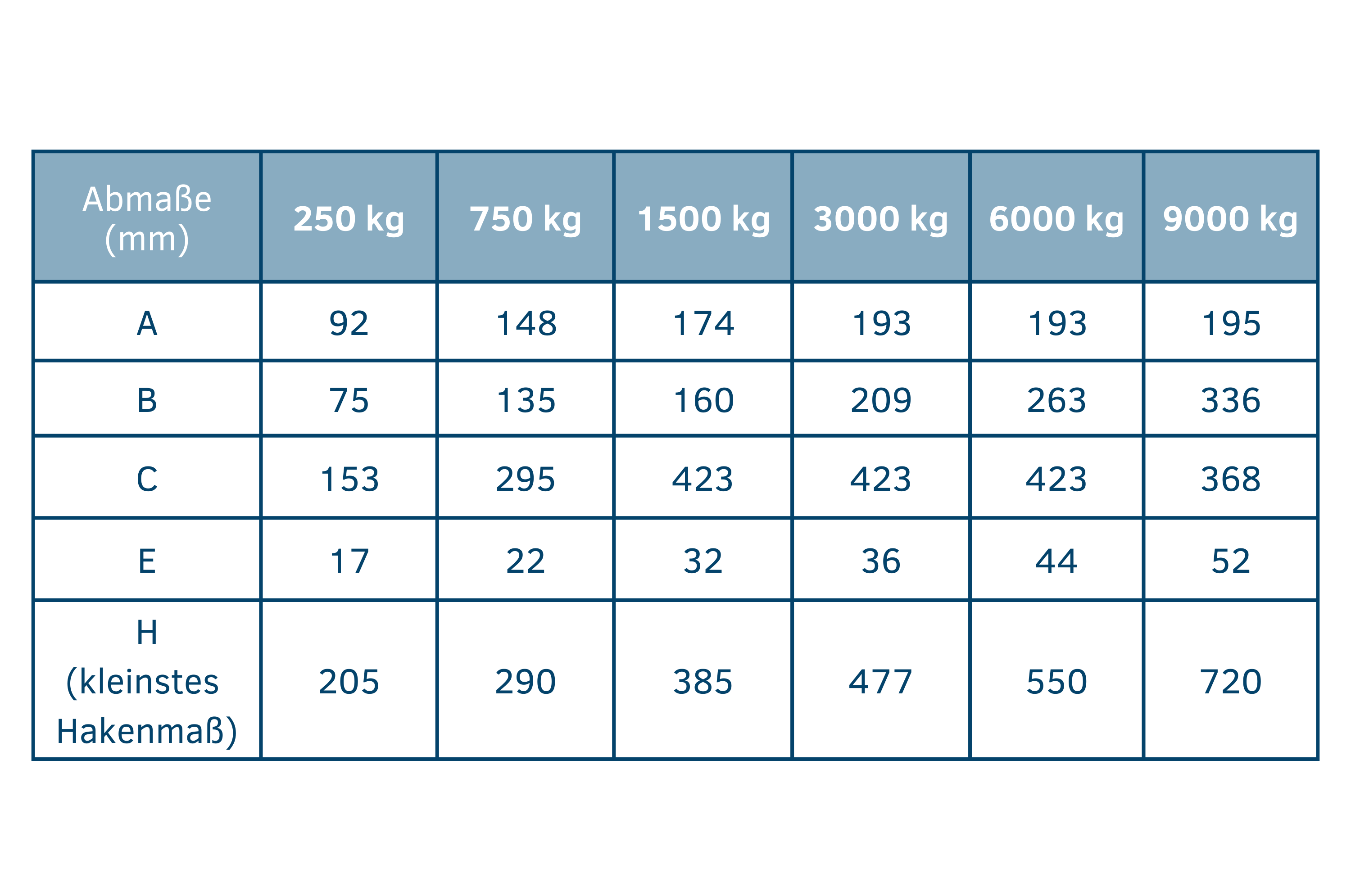

Technische Daten nach Tragfähigkeit

Tragfähigkeit	Stränge	Kleinstes Hakenmaß H	Lastkettenmaß	Gewicht bei 1,5 m Hub
250 kg	1	250 mm	4 × 12 mm	1,8 kg
750 kg	1	340 mm	6 × 18 mm	7,0 kg
1.500 kg	1	400 mm	7,1 × 21 mm	11,0 kg
3.000 kg	1	520 mm	10 × 30 mm	21,0 kg
6.000 kg	2	640 mm	10 × 30 mm	31,0 kg
9.000 kg	3	730 mm	10 × 30 mm	50,0 kg

Die Maße und Gewichte beziehen sich auf die im Datenblatt aufgeführten Standardausführungen. Weitere Abmessungen enthält das SHT-Produktdatenblatt für Ratschenzüge und Hebelzüge. Maßgeblich bleiben Kennzeichnung, Dokumentation und Betriebsanleitung des gelieferten Geräts.

Wie wird der passende Hebelzug ausgewählt?

Entscheidend sind die größte tatsächlich auftretende Gesamtlast, der benötigte Weg, der verfügbare Bauraum und ein ausreichend tragfähiger Anschlagpunkt. Die auf dem Gerät angegebene Tragfähigkeit darf nicht überschritten werden.

Tragfähigkeit: auf die vollständige Last einschließlich mitgehobener Lastaufnahme- und Anschlagmittel auslegen.
Hubhöhe: nach dem erforderlichen Arbeitsweg zwischen Ausgangs- und Zielposition auswählen.
Hakenmaß: bei begrenztem Bauraum das kleinste Hakenmaß der gewünschten Tragfähigkeitsstufe berücksichtigen.
Aufhängung: nur einen Anschlagpunkt oder eine Tragkonstruktion verwenden, die alle auftretenden Kräfte sicher aufnehmen kann.
Einsatzart: vor Zieh-, Spann- oder Positionierarbeiten prüfen, ob Richtung und Lastfall von der Betriebsanleitung freigegeben sind.

Heben, Ziehen und Positionieren

Der kurze Handhebel erleichtert den Einsatz bei Montagearbeiten und in beengten Bereichen. Das SHT-Datenblatt nennt das Bewegen und Positionieren schwerer Maschinen sowie das Verlegen von Freileitungen als typische Anwendungen. Die Freilaufschaltung dient dazu, die Kette ohne Last schnell auf die benötigte Position zu bringen. Unter Last wird ausschließlich über den Handhebel gearbeitet.

Die Lastkette darf nicht um die Last geschlungen oder als Anschlagkette verwendet werden. Für jede Anwendung müssen geeignete Anschlagmittel und Anschlagpunkte eingesetzt werden.

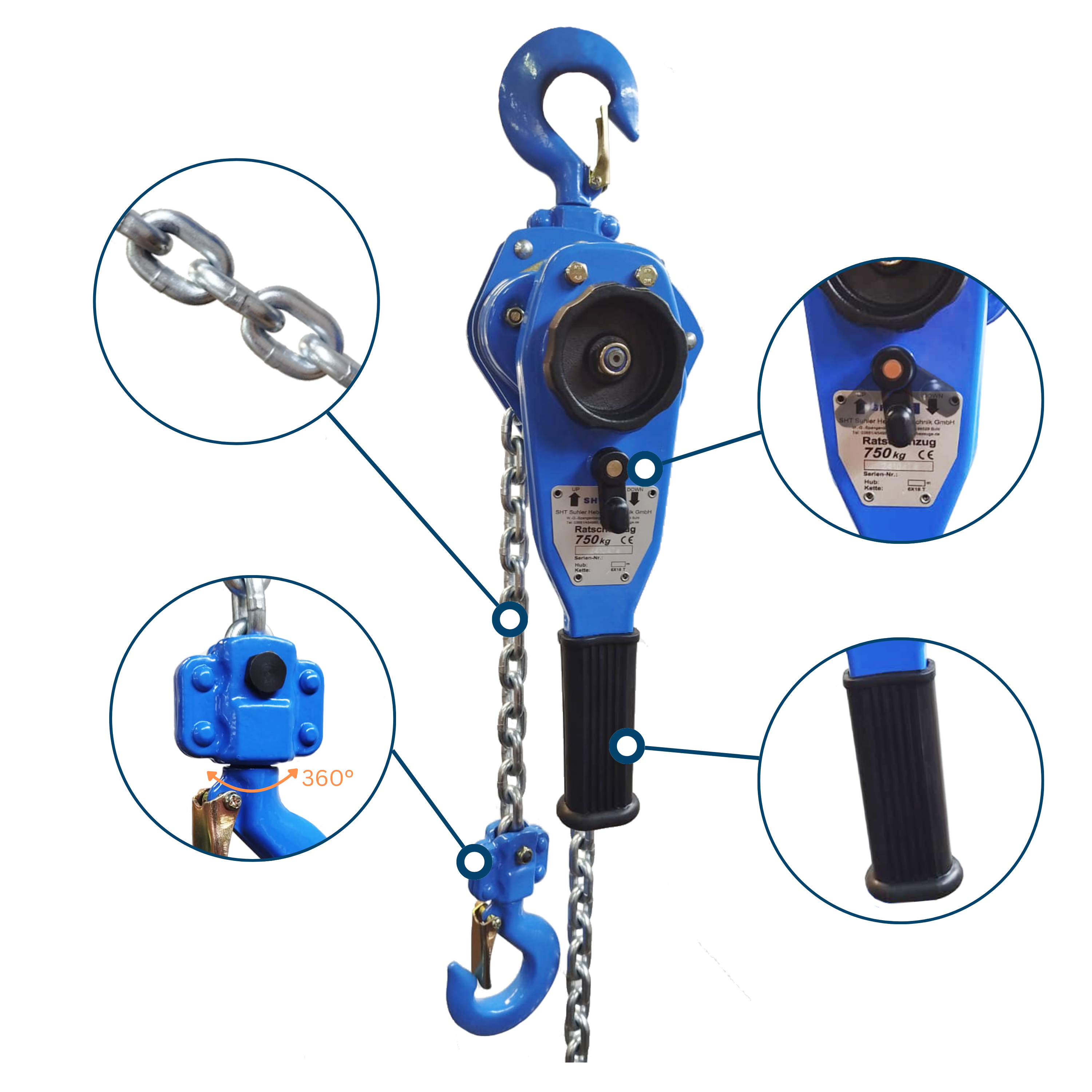

Konstruktion und Ausstattung

robustes Gehäuse für den mobilen Montageeinsatz
verzinkte Lastkette nach EN 818-7 laut Datenblatt

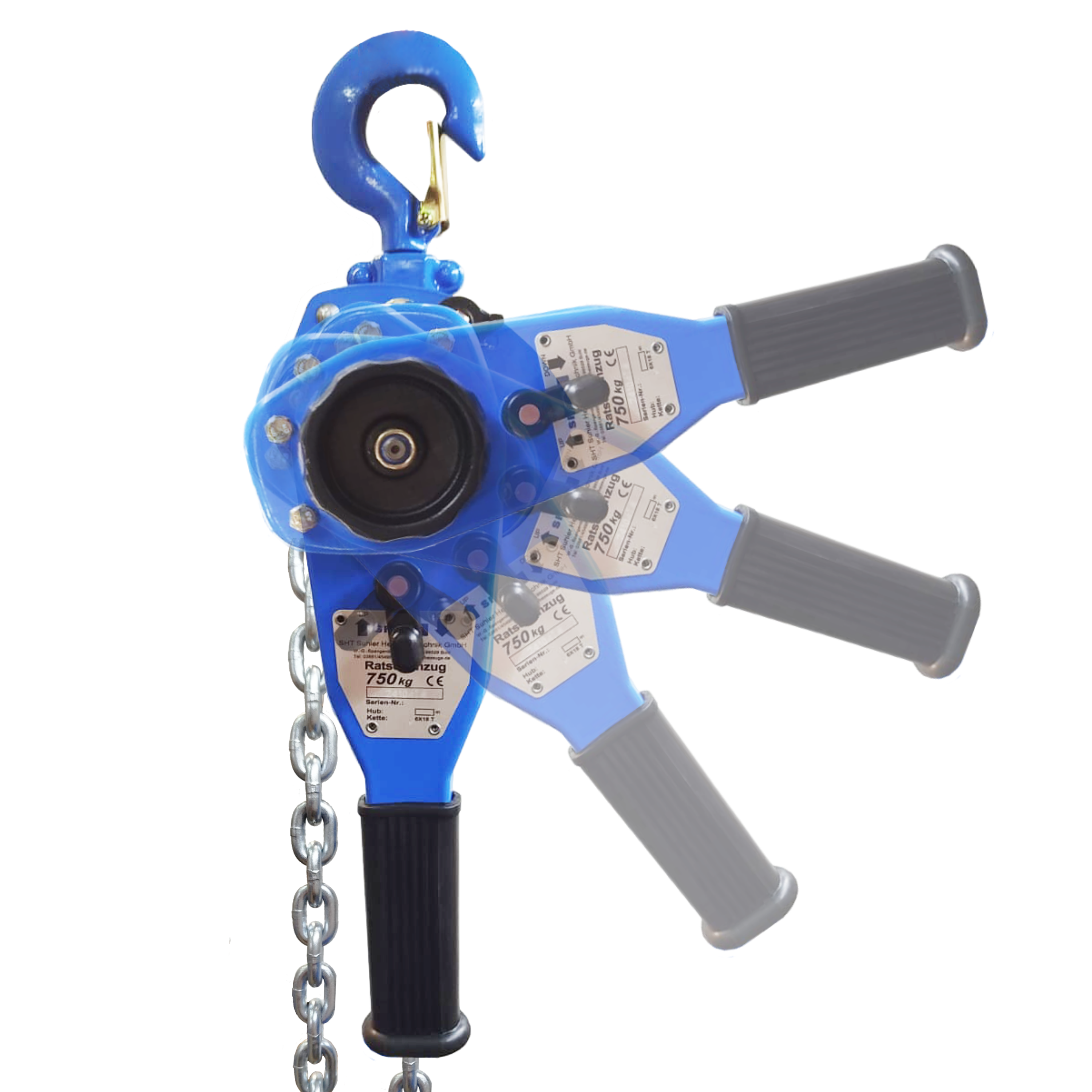

Handhebel mit Gummigriff

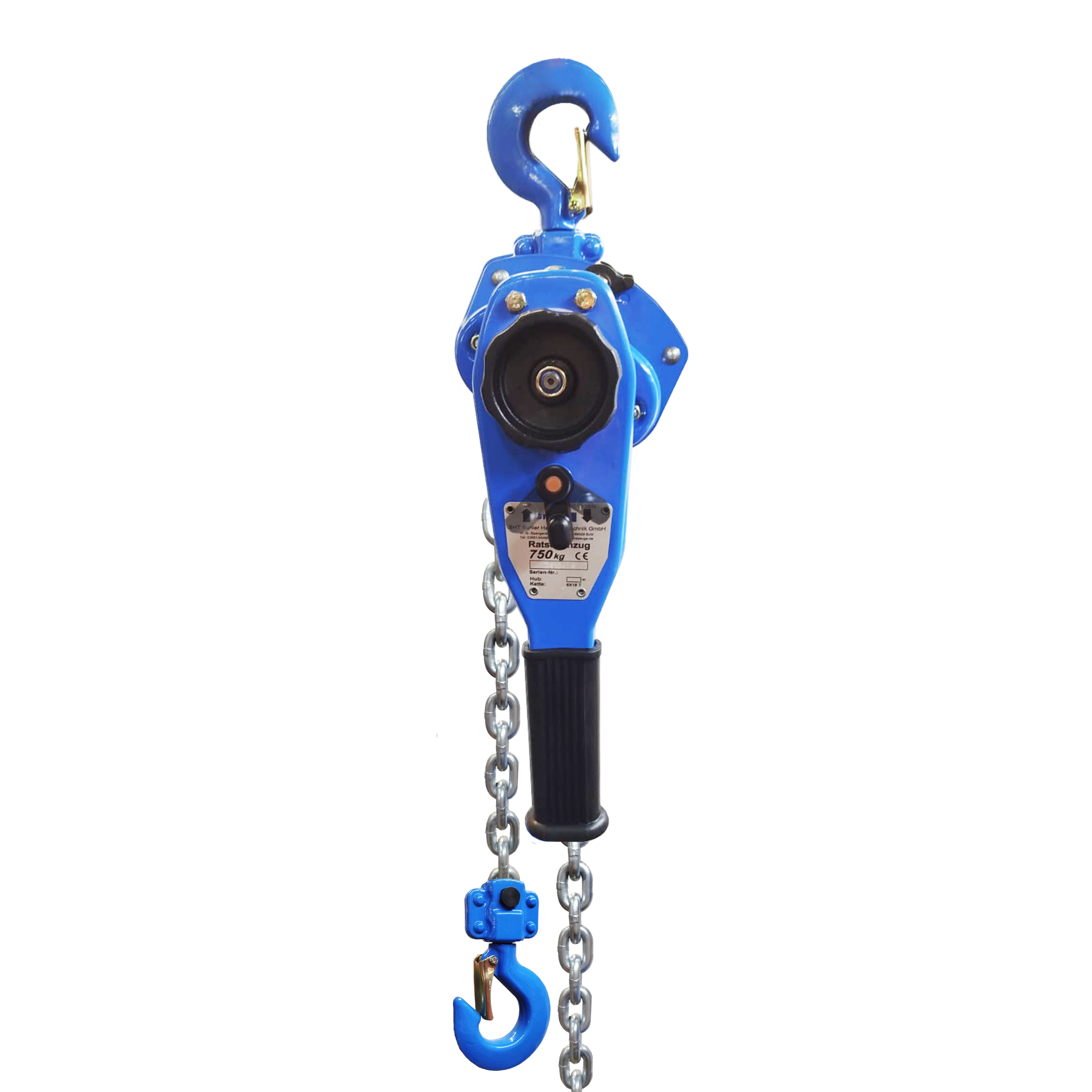

Freilaufschaltung für die unbelastete Kette

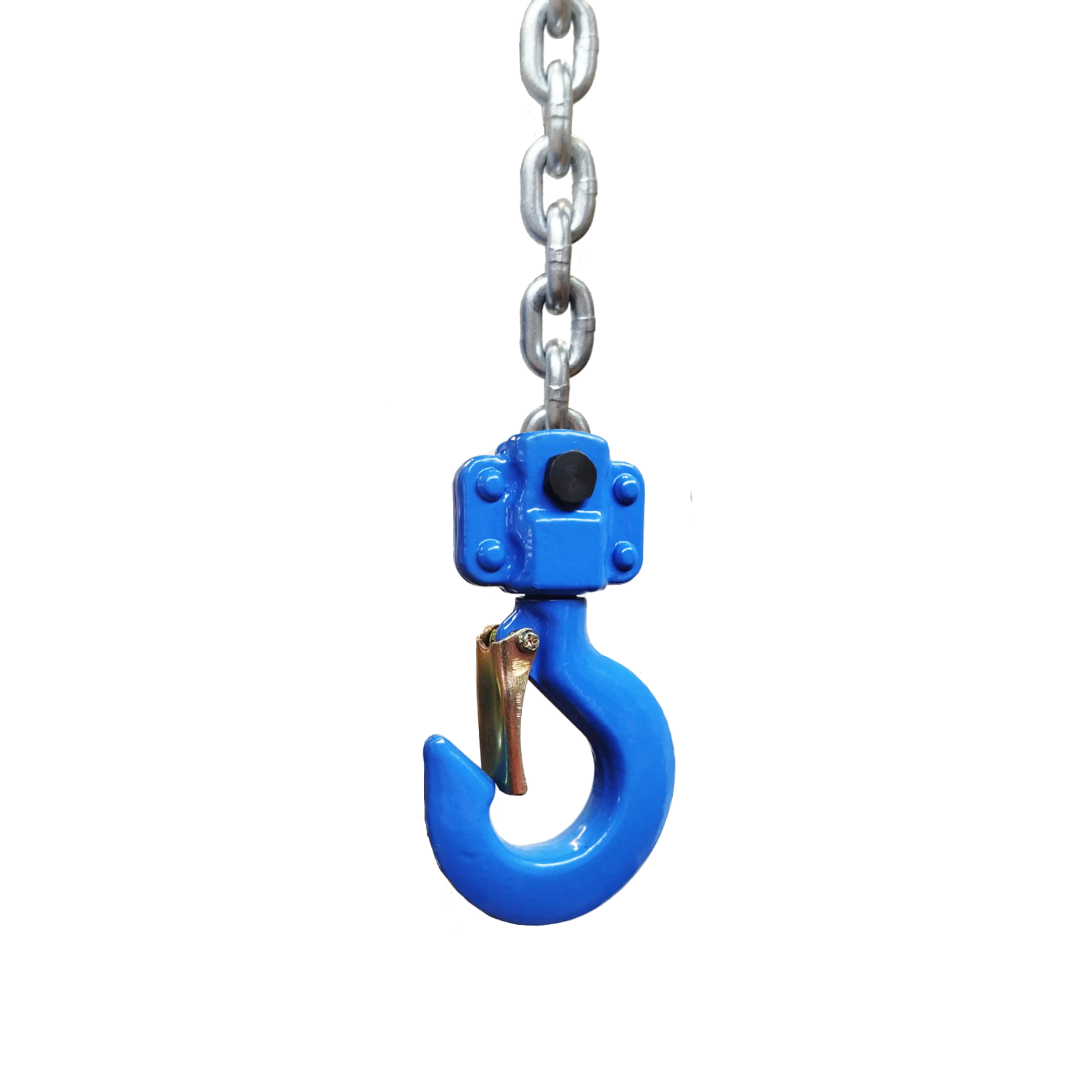

drehbarer Last- und Traghaken mit Hakensicherung
je nach Tragfähigkeit ein-, zwei- oder dreisträngige Lastkette

Stahl-Ratschenzug, Alu-Hebelzug oder Handkettenzug?

Anforderung	Passende Bauart
Breiter Tragfähigkeitsbereich von 250 kg bis 9 t	dieser Ratschenzug / Hebelzug
Geringeres Gerätegewicht bei 750 kg bis 3 t	Alu-Ratschenzug / Hebelzug
Wiederkehrendes vertikales Heben über eine Handkette	Handkettenzug / Stirnradflaschenzug

Weitere Bauarten finden Sie unter Kettenzüge und Ratschenzüge sowie in der Übersicht Handhebezeuge.

Sicher betreiben und prüfen

Vor der Verwendung auf augenfällige Mängel an Gerät, Kette, Haken und Hakensicherungen achten; ein mangelhaftes Gerät nicht weiterverwenden.
Last sicher anschlagen, ruckartig wirkende Belastungen vermeiden und die Nenntragfähigkeit nicht überschreiten.
Die Freilaufschaltung nur bei unbelasteter Kette betätigen.
Personen nicht mit Last oder Lasthaken befördern und niemanden im Gefahrbereich einer bewegten oder schwebenden Last dulden.
Montage, Bedienung, Wartung und Instandsetzung ausschließlich nach der mitgelieferten Betriebsanleitung und den betrieblichen Vorgaben durchführen.

Die DGUV Vorschrift 54 „Winden, Hub- und Zuggeräte“ verlangt eine Prüfung vor der ersten Inbetriebnahme, nach wesentlichen Änderungen sowie grundsätzlich mindestens einmal jährlich durch eine sachkundige beziehungsweise zur Prüfung befähigte Person. Abhängig von Beanspruchung und betrieblichen Verhältnissen können kürzere Prüfabstände erforderlich sein. Ergänzend sind die Gefährdungsbeurteilung, die Betriebssicherheitsverordnung und die Herstellerunterlagen zu beachten; Prüfergebnisse sind zu dokumentieren.

Häufige Fragen zum Ratschenzug

Was ist der Unterschied zwischen Ratschenzug, Hebelzug und Hubzug?

Auf dieser Produktseite bezeichnen die drei Begriffe dasselbe handbetriebene Hebezeug. Der Handhebel bewegt das Getriebe, während die Lastkette die Last hebt, senkt oder im freigegebenen Lastfall positioniert.

Welche Tragfähigkeit benötige ich?

Die gewählte Tragfähigkeit muss mindestens der größten auftretenden Gesamtlast entsprechen. Lastaufnahmemittel und Anschlagmittel sind dabei einzurechnen. Bei unklarem Lastfall sollte die Auslegung fachlich geprüft werden.

Was bedeutet die Hubhöhe?

Die Hubhöhe ist der verfügbare Weg des Lasthakens. Im Shop stehen 1,5 bis 10 m zur Auswahl; die benötigte Länge richtet sich nach Ausgangsposition, Zielposition und Einbausituation.

Wann darf die Freilaufschaltung verwendet werden?

Nur ohne Last. Sie ermöglicht das schnelle Positionieren der unbelasteten Kette. Sobald Last anliegt, darf der Kettenlauf ausschließlich über den Handhebel gesteuert werden.

Wie oft muss ein Hebelzug geprüft werden?

Nach DGUV Vorschrift 54 grundsätzlich mindestens einmal jährlich, bei entsprechender Beanspruchung oder besonderen Einsatzbedingungen häufiger. Die konkrete Prüffrist legt der Betreiber anhand der Gefährdungsbeurteilung, der Vorschriften und der Herstellerangaben fest.

Weitere Ausführungen

Wenn ein besonders geringes Gerätegewicht wichtig ist, vergleichen Sie den Alu-Ratschenzug. Für das Heben über eine vom Boden erreichbare Handkette steht der SHT Handkettenzug SFZ zur Verfügung.
