Produktinformationen H-Traverse / Quertraverse verstellbar

Verstellbare H-Traverse für variable Lastgeometrien

Die verstellbare H-Traverse, auch Quertraverse oder 4-Punkt-Traverse genannt, nimmt Lasten an vier räumlich verteilten Punkten auf. Ihre beiden Ausleger und die unteren Hakenpositionen lassen sich an unterschiedliche Abmessungen anpassen. Das ist besonders sinnvoll, wenn regelmäßig flächige Lasten verschiedener Länge oder Breite gehoben werden.

Technischer Aufbau

ein Hauptträger mit zentraler Aufhängung
zwei von Hand verstellbare Ausleger
vier Wirbellasthaken an den äußeren Enden

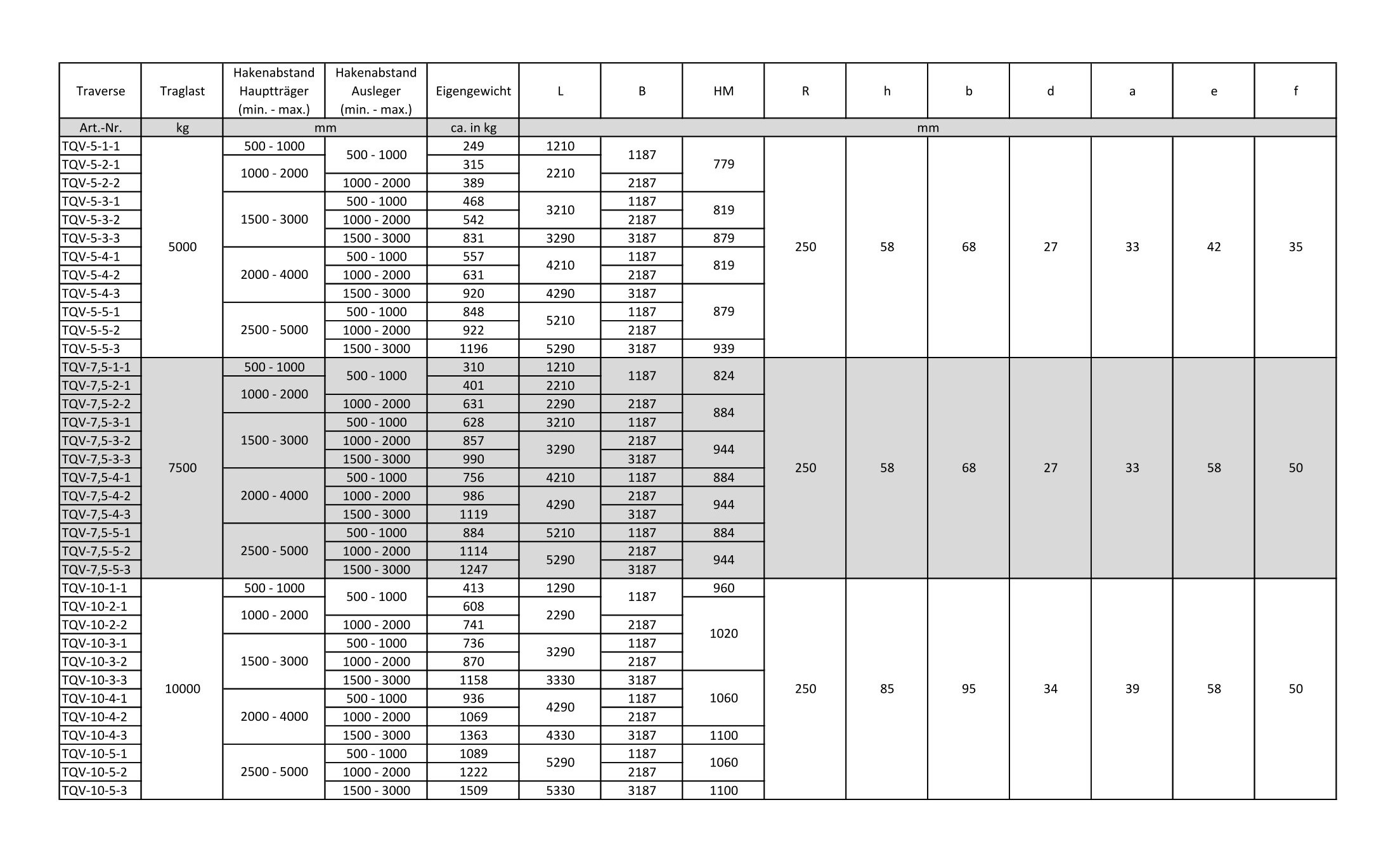

Tragfähigkeiten der Shopvarianten bis 10 t
Hauptträger- und Auslegerlänge über die Produktoptionen wählbar

Der Hakenabstand kann bei den angebotenen Ausführungen in der Regel auf ungefähr die halbe Länge beziehungsweise Breite reduziert werden. Verbindlich sind die Daten der gewählten Variante und die Freigabezeichnung.

Wann ist eine verstellbare Quertraverse sinnvoll?

Sie eignet sich für wechselnde Lastabmessungen, variable Anschlagpunkte und Mehrpunktaufnahmen, wenn eine starre 4-Punkt-Traverse nicht genügend Flexibilität bietet. Die Verstellung verändert die Geometrie der Anschlagpunkte, gleicht einen außermittigen Schwerpunkt jedoch nicht automatisch aus. Tragfähigkeit, Schwerpunkt, Anschlagpunkte und Aufhängung müssen für jeden Einsatz zusammenpassen.

Aufhängung und technische Freigabe

Die Aufhängung erfolgt zentral für einen Einfachhaken oder alternativ über ein Kettengehänge an zwei symmetrischen oberen Anschlagpunkten. Vor der Fertigung erhalten Sie eine Konstruktionszeichnung zur Freigabe. So können Abmessungen, Kranhaken und benötigtes Zubehör vor Produktionsbeginn abgestimmt werden.

Fertigung, Auslegung und Lieferumfang

Die H-Traverse wird am SHT-Standort in Suhl gefertigt. Der Oberflächenschutz besteht aus Stahlkieselentrostung sowie Grund- und Decklackierung auf Alkylharzbasis in RAL 1003 Signalgelb. Grundlage der Berechnung sind bis zu 20.000 Lastwechsel gemäß DIN EN 13155; für die Standardauslegung wird eine symmetrische Lastverteilung vorausgesetzt.

Zum Lieferumfang gehören Typenschild und CE-Kennzeichnung sowie Betriebsanleitung, EG-Konformitätserklärung und Prüfbuch. Da es sich um eine auftragsbezogen gefertigte H-Traverse handelt, ist eine Rücknahme beziehungsweise ein Umtausch ausgeschlossen.

Prüfung und Service

Als Lastaufnahmemittel muss die H-Traverse entsprechend ihrer Einsatzbedingungen wiederkehrend geprüft werden. Die Prüffrist legt der Betreiber anhand der Gefährdungsbeurteilung fest; zu beachten sind die DGUV Regel 109-017 und die Betriebsanleitung. SHT bietet Prüfung und Dokumentation als Service an.

Zubehör und Alternativen

Passende Anschlagketten, Rundschlingen und Hebebänder erhalten Sie ebenfalls bei SHT. Für geringeres Eigengewicht kann – abhängig von Tragfähigkeit und Einsatzfall – eine Alu-H-Traverse infrage kommen. Weitere Bauformen finden Sie unter Krantraversen und Lasttraversen.
